ED08.FAssetEditorToolkit|自定义资源编辑器

省流

FAssetEditorToolkit

一个封装了“UE 编辑器中资产编辑器所需基础功能（如菜单、工具栏、面板注册、布局、命令系统）的一套可扩展基类框架”。

前面铺垫了这么久的FAssetEditorToolkit到底是个啥？我该怎么用呢？

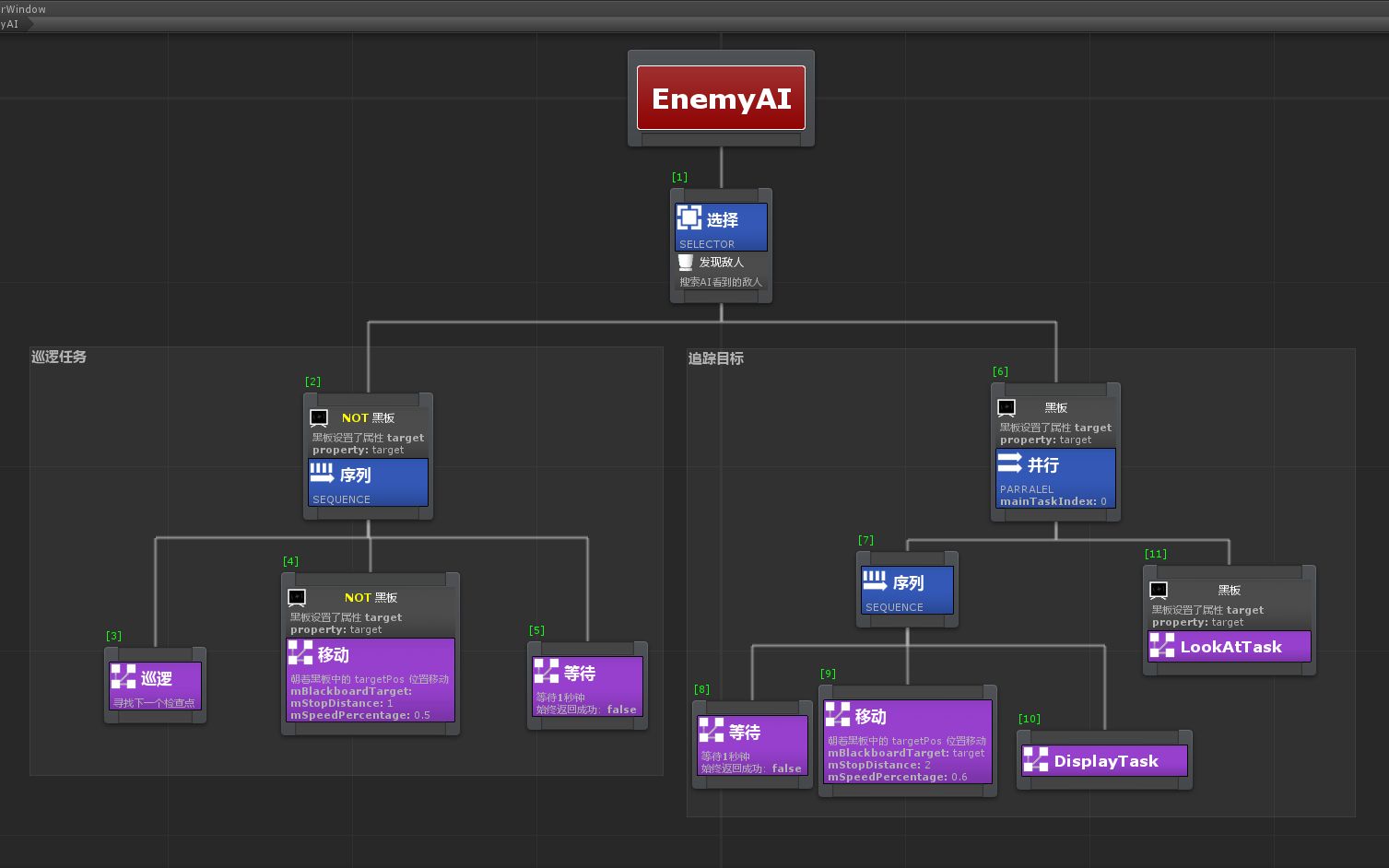

当然是为了实现一些更加高级的功能，例如 蓝图图表、材质图表等，这种往往通过节点式的连线更加直观

那我该怎么开始使用他呢?

还记得咱们之前定义的自定义资产的AssetDefinitionDefault 吗？里面有一个OpenAssets 函数

	virtual EAssetCommandResult OpenAssets(const FAssetOpenArgs& OpenArgs) const override;

这个我记得，这个和我们的资源编辑器有什么关系呢？

有的！兄弟有的！你可以看看他默认的实现

EAssetCommandResult UAssetDefinitionDefault::OpenAssets(const FAssetOpenArgs& OpenArgs) const
{
	if (GetAssetOpenSupport(FAssetOpenSupportArgs(OpenArgs.OpenMethod)).IsSupported)
	{
		FSimpleAssetEditor::CreateEditor(EToolkitMode::Standalone, OpenArgs.ToolkitHost, OpenArgs.LoadObjects<UObject>());
		return EAssetCommandResult::Handled;
	}

	return EAssetCommandResult::Unhandled;
}

---

FAssetEditorToolkit | 派生类

我看了!好像是用FSimpleAssetEditor 创建了对应的资源编辑器！这个FSimpleAssetEditor是个啥？

FSimpleAssetEditor是官方帮我们封装的最简单的一个资源编辑器。下面看看有哪些官方大大给我们封装的模块：

1. FAssetEditorToolkit（基础类）

• 是所有资源编辑器的基础类，但本身不带复杂业务逻辑

class FAssetEditorToolkit : public FBaseToolkit, public IAssetEditor

---

2. FWorkflowCentricApplication（工作流驱动型编辑器）

面向复杂的、多面板、多模式切换的编辑器（如蓝图编辑器）

class FWorkflowCentricApplication : public FAssetEditorToolkit

• 内置 FApplicationMode 机制，可动态定义工作流

---

3. FSimpleAssetEditorToolkit（轻量级编辑器）

class FSimpleAssetEditorToolkit : public FAssetEditorToolkit

• 无复杂的 ApplicationMode 和 Tab 分布结构
• 用于结构简单的编辑器，如只包含一个 Details 面板或 Preview 视图
• 通常通过创建一个简单布局，快速搭建 UI

---

FAssetEditorToolkit | 编辑器面板

基础的编辑器面板一般包括哪些?

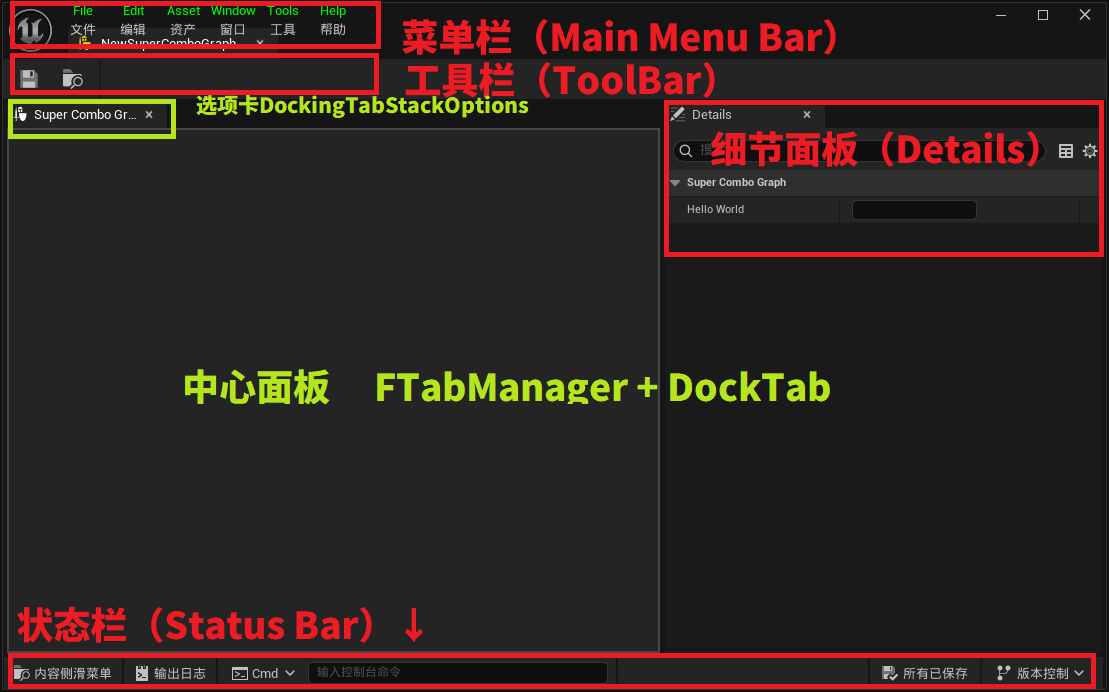

为了方便你理解，BABA给你画个图。

区域	名称	构建方式
顶部菜单栏	Menu Bar	FMenuBarBuilder
工具栏	Tool Bar	FToolBarBuilder
主要区域	中心面板	FTabManager + DockTab
底部栏	Status Bar	SStatusBar + FStatusBarItem

开干

1. build.cs引入模块

 PublicDependencyModuleNames.AddRange( new string[] {"UnrealEd",});

2. 创建 FAssetEditorToolkit

FAssetEditorToolkit本身是一个抽象类,并不会包含业务逻辑，习惯上我们可以再抽象一层用来实现业务接口。

//抽象
class  ISuperComboGraphBlueprintEditor :
public FWorkflowCentricApplication{};

//具体派生实现类
class  FSuperComboGraphAssetsEditor :
public ISuperComboGraphBlueprintEditor, public FGCObject,
public FNotifyHook, public FEditorUndoClient{ };

3. 基础接口

FAssetEditorToolkit官方注释上说是抽象类，那必然有一些纯虚函数接口，哪些是必须实现的？为什么必须实现呢？

如果你不实现，系统无法正确识别你的编辑器是谁、如何命名窗口。

    //唯一名称（内部识别名）。
	virtual FName GetToolkitFName() const override
	{
	    return FName("名字");

	};	// Must implement in derived class!

	//显示名称（用于标签栏 / 窗口标题等 UI 中）。
	virtual FText GetBaseToolkitName() const override
	{
	    return FName("标题名称");

	};	// Must implement in derived class!

	// World-Centric 模式（嵌入主编辑器窗口中）打开时，Tab 标签的前缀。
	virtual FString GetWorldCentricTabPrefix() const override
	{
	    return LOCTEXT("WorldCentricTabPrefix", "Super ComboGraph ").ToString();
	};	// Must implement in derived class!


---

World-Centric 模式

这里的 World-Centric 模式是什么？

看下面的表格

模式	外观描述
World-Centric	编辑器嵌入在主编辑器窗口，作为一个 Tab 显示
Standalone	编辑器作为一个新的独立窗口单独弹出

---

接着咱们可以以 Properties Tab（属性面板）见之前的 DetailView为例

4. 定义|TabId

.h

static const FName PropertiesTabId;

.cpp

const FName FSuperComboGraphAssetsEditor::PropertiesTabId(TEXT("属性_Properties"));

---

5. 创建|CreateXXXWidget

正式注册前，咱们应该将我们的属性页面先创建出来

.h

void CreateInternalWidgets();

.cpp

void FSuperComboGraphAssetsEditor::CreateInternalWidgets()
{
	FDetailsViewArgs Args;
	Args.bHideSelectionTip = true;
	Args.NotifyHook = this;

	FPropertyEditorModule& PropertyModule = FModuleManager::LoadModuleChecked<FPropertyEditorModule>("PropertyEditor");
	SuperComboGraphProperties = PropertyModule.CreateDetailView(Args);
	SuperComboGraphProperties->SetObject(SuperComboGraph);
}

---

6. 注册| RegisterTabSpawners

然后去TabManger中注册咱的属性面板

前面的直通车我懒得看，也没兴趣看，大胆的问一句属性面板是啥?

属性面板是利用反射机制；将你类中的成员变量例如hello baba反射到一个SCompoundWidget中绘制显示的模块。这里需要挂载到对应的SDockTab中显示。

.h

virtual void RegisterTabSpawners(const TSharedRef<class FTabManager>& TabManager) override;
virtual void UnregisterTabSpawners(const TSharedRef<class FTabManager>& TabManager) override;

.cpp

void FSuperComboGraphAssetsEditor::RegisterTabSpawners(const TSharedRef<FTabManager>& Manager)
{
	/*注册工作区的菜单分类*/
	WorkspaceMenuCategory = Manager->AddLocalWorkspaceMenuCategory(LOCTEXT("WorkspaceMenu_SuperComboGraph", "Super ComboGraph "));
	const auto WorkspaceMenuCategoryRef = WorkspaceMenuCategory.ToSharedRef();

	/*注册自定义的标签页（Tab）*/
	FAssetEditorToolkit:: RegisterTabSpawners(Manager);

	/*Details / 属性面板*/
	Manager->RegisterTabSpawner( PropertiesTabId, FOnSpawnTab::CreateSP(this, &FSuperComboGraphAssetsEditor::SpawnTab_Properties) )
			.SetDisplayName( LOCTEXT("DetailsTab", "Details") )
			.SetGroup(WorkspaceMenuCategoryRef)
			.SetIcon(FSlateIcon(FAppStyle::GetAppStyleSetName(), "LevelEditor.Tabs.Details"));

}
void FSuperComboGraphAssetsEditor::UnregisterTabSpawners(const TSharedRef<FTabManager>& Manager)
{
	Manager->UnregisterTabSpawner( PropertiesTabId);
}

---

7. 构建| SpawnTab_XXX

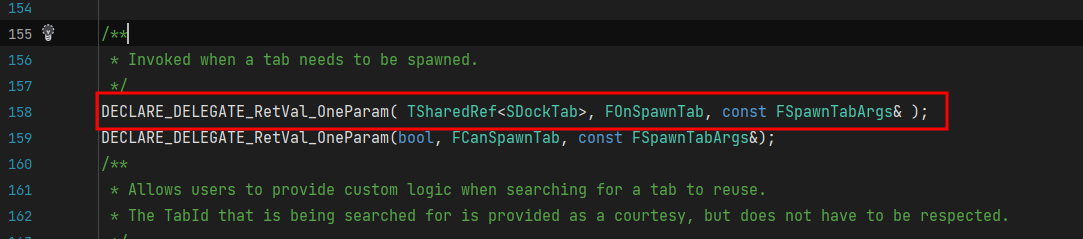

为什么要传入回调函数？

它本质上是一个委托

---

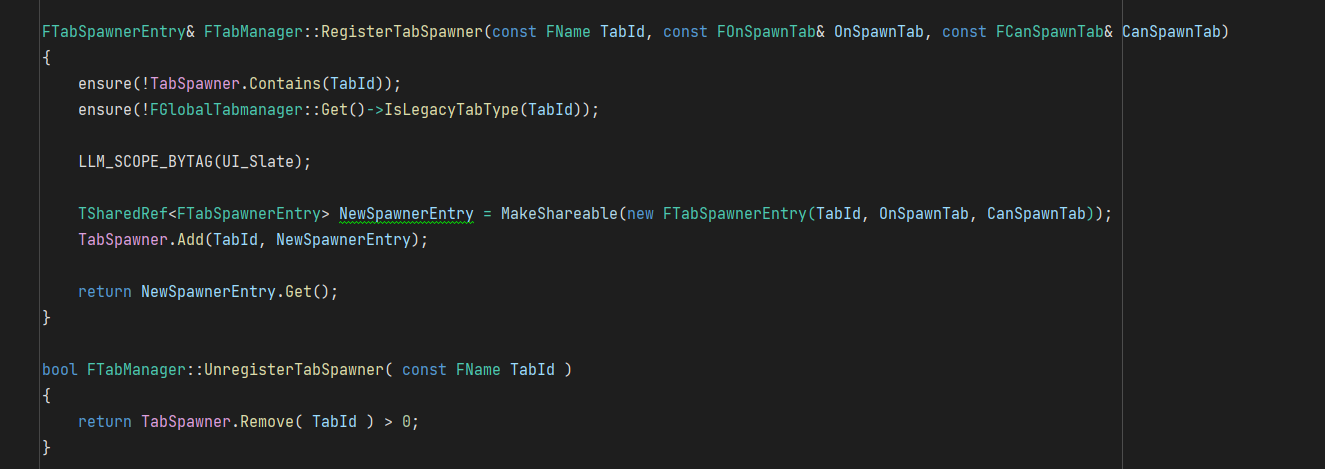

TabManger内部以FTabSpawner(Map)维护我们的SDockTab

SO ! RegisterTabSpawner 中需要传入具体实现咱的SDockTab回调

.h

/** Properties tab 属性标签 */
TSharedPtr<class IDetailsView> SuperComboGraphProperties;

.cpp

TSharedRef<SDockTab> FSuperComboGraphAssetsEditor::SpawnTab_Properties(const FSpawnTabArgs& Args) const
{
	check(Args.GetTabId() == PropertiesTabId);

	return SNew(SDockTab).Label(LOCTEXT("SuperComboGraphDetailsTitle", "Details"))
	[
		SuperComboGraphProperties.ToSharedRef()
	];
}

---

8.插入|Layout布局

完事了插入到咱们的Tab中。

.h

/** 创建布局 */
TSharedRef<FTabManager::FLayout> CreateEditorLayout();

.cpp

TSharedRef<FTabManager::FLayout> FSuperComboGraphAssetsEditor::CreateEditorLayout()
{
	return FTabManager::NewLayout("Standalone_SuperComboGraphEditor_Layout_v5")
		->AddArea
		(
			FTabManager::NewPrimaryArea()
			->SetOrientation(Orient_Vertical)
			->Split(
				FTabManager::NewSplitter()
				->SetOrientation(Orient_Horizontal)
				->Split(
					FTabManager::NewStack()
					->SetSizeCoefficient(0.6)
					->SetHideTabWell(true)
					->AddTab(PropertiesTabId, ETabState::OpenedTab)
				)
			)
		);
}

---

9. 初始化

FAssetEditorToolkit::InitAssetEditor(
	Mode,
	InitToolkitHost,
	TEXT("SuperComboGraphEditor"),
	StandaloneDefaultLayout,
	false,
	true,
	ObjectToEdit,
	false
);

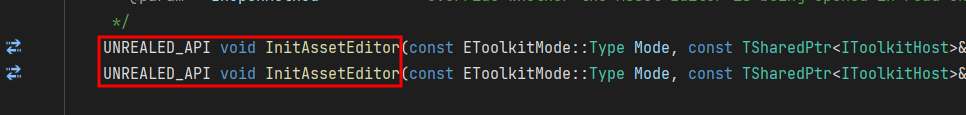

为什么不直接重写InitAssetEditor ?

因为这玩意压根不是虚函数。只能直接调用

完整案例

.h

//抽象
ISuperComboGraphBlueprintEditor : public FWorkflowCentricApplication

class  FSuperComboGraphAssetsEditor : public ISuperComboGraphBlueprintEditor
{
public :

	FSuperComboGraphAssetsEditor(){};
	virtual ~FSuperComboGraphAssetsEditor() override;

	/** 初始化SuperComboGraphAssetsEditor */
	void InitAssetsEditor(const EToolkitMode::Type Mode, const TSharedPtr<class IToolkitHost>& InitToolkitHost,UObject* ObjectToEdit);

	/** IToolkit interface */
	virtual FName GetToolkitFName() const override;
	virtual FText GetBaseToolkitName() const override;
	virtual FString GetWorldCentricTabPrefix() const override;

	virtual void RegisterTabSpawners(const TSharedRef<class FTabManager>& TabManager) override;
	virtual void UnregisterTabSpawners(const TSharedRef<class FTabManager>& TabManager) override;
private:
	/** 创建控件 */
	void CreateInternalWidgets();
	/** 创建标签页 */
	TSharedRef<SDockTab> SpawnTab_Properties(const FSpawnTabArgs& Args) const;
	/** 创建布局 */
	TSharedRef<FTabManager::FLayout> CreateEditorLayout();
private:
	/** Properties tab 属性标签 */
	TSharedPtr<class IDetailsView> SuperComboGraphProperties;
	/**	The tab ids for all the tabs used */
	static const FName PropertiesTabId;
};

.cpp

const FName FSuperComboGraphAssetsEditor::PropertiesTabId( TEXT( "SuperComboGraphAssetsEditor_Properties" ) );

FName FSuperComboGraphAssetsEditor::GetToolkitFName() const
{
	/*返回这个 Toolkit 的内部标识名，用于唯一标识当前编辑器的类型。*/
	return FName("SuperComboGraphAssetsEditor");
}
FText FSuperComboGraphAssetsEditor::GetBaseToolkitName() const
{
	/*显示在窗口左上角标签中。。*/
	return LOCTEXT("AppLabel", "Super ComboGraph Editor");
}

FString FSuperComboGraphAssetsEditor::GetWorldCentricTabPrefix() const
{
	/*在世界中心模式中，窗口的前缀名（嵌在主编辑器中的情况下）。*/
	return LOCTEXT("WorldCentricTabPrefix", "Super ComboGraph ").ToString();
}

void FSuperComboGraphAssetsEditor::CreateInternalWidgets()
{
	FDetailsViewArgs Args;
	Args.bHideSelectionTip = true;
	Args.NotifyHook = this;

	FPropertyEditorModule& PropertyModule = FModuleManager::LoadModuleChecked<FPropertyEditorModule>("PropertyEditor");
	SuperComboGraphProperties = PropertyModule.CreateDetailView(Args);
	SuperComboGraphProperties->SetObject( SuperComboGraph );
}

TSharedRef<SDockTab> FSuperComboGraphAssetsEditor::SpawnTab_Properties(const FSpawnTabArgs& Args) const
{
	check( Args.GetTabId() == PropertiesTabId );

	return SNew(SDockTab)
		.Label(LOCTEXT("SuperComboGraphDetailsTitle", "Details"))
		[
			SuperComboGraphProperties.ToSharedRef()
		];
}

void FSuperComboGraphAssetsEditor::RegisterTabSpawners(const TSharedRef<FTabManager>& Manager)
{
	/*注册工作区的菜单分类*/
	WorkspaceMenuCategory = Manager->AddLocalWorkspaceMenuCategory(LOCTEXT("WorkspaceMenu_SuperComboGraph", "Super ComboGraph "));
	const auto WorkspaceMenuCategoryRef = WorkspaceMenuCategory.ToSharedRef();

	/*注册自定义的标签页（Tab）*/
	FAssetEditorToolkit:: RegisterTabSpawners(Manager);

	/*Details / 属性面板*/
	Manager->RegisterTabSpawner( PropertiesTabId, FOnSpawnTab::CreateSP(this, &FSuperComboGraphAssetsEditor::SpawnTab_Properties) )
			.SetDisplayName( LOCTEXT("DetailsTab", "Details") )
			.SetGroup(WorkspaceMenuCategoryRef)
			.SetIcon(FSlateIcon(FAppStyle::GetAppStyleSetName(), "LevelEditor.Tabs.Details"));

}
void FSuperComboGraphAssetsEditor::UnregisterTabSpawners(const TSharedRef<FTabManager>& Manager)
{
	Manager->UnregisterTabSpawner( PropertiesTabId);
}
void FSuperComboGraphAssetsEditor::InitAssetsEditor(const EToolkitMode::Type Mode,const TSharedPtr<IToolkitHost>& InitToolkitHost, USuperComboGraph* ObjectToEdit)
{
	/*创建细节面板*/
	CreateInternalWidgets();

	/*初始化*/
	InitAssetEditor(Mode,
		InitToolkitHost,
		TEXT("SuperComboGraphEditor"),
		CreateEditorLayout(),
		false,
		true,
		ObjectToEdit,
		false);
}
TSharedRef<FTabManager::FLayout> FSuperComboGraphAssetsEditor::CreateEditorLayout()
{
	return FTabManager::NewLayout("Standalone_SuperComboGraphEditor_Layout_v5")
		->AddArea
		(
			FTabManager::NewPrimaryArea()
			->SetOrientation(Orient_Vertical)
			->Split(
				FTabManager::NewSplitter()
				->SetOrientation(Orient_Horizontal)
				->Split(
					FTabManager::NewStack()
					->SetSizeCoefficient(0.6)
					->SetHideTabWell(true)
					->AddTab(PropertiesTabId, ETabState::OpenedTab)
				)
			)
		);
}
#undef LOCTEXT_NAMESPACE
